سیستم قالب بندی دال فولادی چیست؟

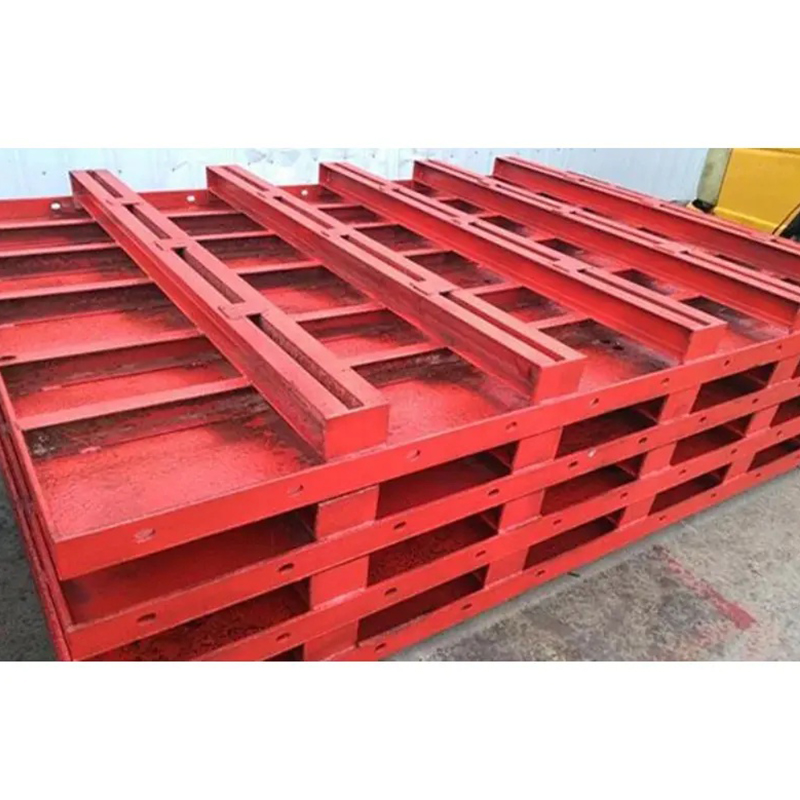

A سیستم قالب بندی دال فولادی یک پلت فرم ساختاری موقت ساخته شده از پانل های فولادی مهندسی شده و پایه های قابل تنظیم است که برای پشتیبانی از دال های بتنی تازه ریخته شده تا زمانی که مقاومت کافی به دست آورند، طراحی شده است. برخلاف جایگزین‌های چوب، سیستم‌های دال فولادی هندسه پانل ثابت، ظرفیت باربری بالاتر و چرخه‌های استفاده مجدد قابل‌توجه بیشتری را در هر واحد ارائه می‌کنند که آنها را به انتخاب استاندارد برای ساختمان‌های بلند، عرشه‌های پل و ساخت کف‌های صنعتی تبدیل می‌کند.
شرکت Nantong Hyson Road And Bridge Formwork Co. Ltd. قالب‌های دال فولادی سنگین را مطابق با استانداردهای بزرگ پروژه تولید می‌کند، با محصولاتی که زیرساخت‌های شاخص از جمله پروژه‌های پل بزرگ و نیروگاه‌ها را در چندین قاره ارائه می‌کنند.
مزایای کلیدی سیستم های قالب بندی فولادی
- قابلیت استفاده مجدد بالا: پانل های دال فولادی با کیفیت می توانند 200 تا 500 چرخه ریختن را با نگهداری مناسب تحمل کنند و هزینه هر استفاده را به طور چشمگیری در مقایسه با سیستم های تخته سه لا کاهش می دهند.
- دقت ابعادی: پانل‌های برش لیزری و پردازش شده با CNC ضخامت و صافی ثابتی را حفظ می‌کنند و زیره‌های تخته‌ای را تولید می‌کنند که به حداقل کار اصلاح نیاز دارند.
- ظرفیت بار: پانل های فولادی همراه با پایه های قابل تنظیم با استانداردهای EN 1065 به طور ایمن از فشارهای بتن تازه ای که در دال های ضخیم صنعتی و پل ها وجود دارد پشتیبانی می کنند.
- زمان چرخه سریع: طراحی پانل مدولار امکان جداسازی و نصب مجدد سریع را فراهم می کند و زمان بین ریختن کف پی در پی در پروژه های چند طبقه را کوتاه می کند.
- سازگاری با قالب و داربست: سیستم‌های دال فولادی مستقیماً با قاب‌های داربست حلقه‌ای و پایه‌های فولادی تایید شده ادغام می‌شوند و یکپارچگی ایجاد می‌کنند. قالب و داربست پلتفرمی که بازرسی ایمن تر و آسان تر است.
نصب از یک توالی تکرارپذیر پیروی می کند که سرعت را با ایمنی سازه متعادل می کند:
- تنظیم پایه: پایه های فولادی قابل تنظیم در مراکز مهندسی شده قرار می گیرند و تا ارتفاع زیر دال مورد نیاز گسترش می یابند. فاصله پایه بر اساس بار بتن مورد انتظار و دهانه پانل محاسبه می شود.
- محل قرارگیری تیر اولیه: تیرهای اولیه فولادی یا آلومینیومی روی سرهای پایه قرار می گیرند و بین ردیف های تکیه گاه قرار دارند.
- نصب پنل: پانل های دال فولادی در سراسر تیرهای اولیه قرار می گیرند تا سطح عرشه پیوسته را تشکیل دهند. لبه های پانل به هم متصل می شوند یا محکم می شوند تا از نشت دوغاب جلوگیری شود.
- تقویت و ریختن: میلگرد روی عرشه قرار می گیرد و بتن ریخته می شود و به ضخامت دال مشخص می لرزد.
- حذف و تنظیم مجدد: هنگامی که بتن به مقاومت ضربه ای مشخص شده رسید، پایه ها پایین می آیند، پانل ها برداشته می شوند، تمیز می شوند و به منطقه ریزش بعدی منتقل می شوند.
قالب دال فولادی در مقابل قالب دال چوبی
جدول 1: مقایسه عملکرد سیستم های قالب بندی فولادی و دال چوبی | معیار | قالب بندی دال فولادی | قالب دال چوبی |
| چرخه های استفاده مجدد | 200-500 | 5-20 |
| صافی سطح | سازگار | با رطوبت تخریب می شود |
| ظرفیت بار | بالا | متوسط |
| هزینه دراز مدت به ازای هر استفاده | پایین ترین | بالاest |
ادغام با سیستم های قالب و داربست
A سیستم قالب بندی دال فولادی زمانی که با یک سازگار جفت شود کارآمدترین عملکرد را دارد قالب و داربست چارچوب داربست حلقه ای - مطابق با BS1139 و EN74 - ساختار دسترسی عمودی و سکوهای کاری را فراهم می کند که به خدمه اجازه می دهد تا پانل های دال را با خیال راحت در هر ارتفاعی نصب، بازرسی و نوار برداری کنند. پایه های فولادی تایید شده مسیر بار عمودی اولیه بین پایه داربست و زیره دال را تامین می کنند.
Hyson 12 حق ثبت اختراع ابزار را در طرح‌های داربست و پایه خود ادغام می‌کند و کنترل کیفیت کامل فرآیند را تحت گواهی ISO 9001 اعمال می‌کند و تضمین می‌کند که هر جزء در سیستم ترکیبی مطابق با استاندارد مهندسی یکسان عمل می‌کند.
قالب بندی دال فولادی در پروژه های ساختمانی فولادی آماده جرثقیل
هنگام ساخت یک ساختمان فولادی آماده جرثقیل - یک تاسیسات از پیش مهندسی شده طراحی شده برای جا دادن جرثقیل های سرنشین - دال کف بتنی و پایه های تیر جرثقیل باید تحمل ابعادی دقیقی داشته باشند. سطوح دال نامرتب یا جیب های ریل جرثقیل خارج از سطح به طور مستقیم به مشکلات عملیاتی پس از راه اندازی ساختمان تبدیل می شوند.
قالب دال فولادی، که بر اساس تلورانس های برش لیزری شکل گرفته و توسط پایه های قابل تنظیم مدرج پشتیبانی می شود، سطح عرشه مسطح و همواری را ارائه می دهد که برای ساخت و ساز آماده جرثقیل نیاز است. تجربه Hyson در پروژه‌های زیرساخت بزرگ - که در آن دقت ابعادی یک الزام قراردادی است - به این معنی است که استانداردهای تولید یکسانی برای هر سیستم دال ساختمانی آماده جرثقیل اعمال می‌شود.
سوالات متداول
Q1: چند بار می توان از پانل قالب دال فولادی استفاده مجدد کرد؟
با تمیز کردن، ذخیره سازی و نگهداری صحیح پوشش پس از هر بار استفاده، یک پانل دال فولادی خوب تولید شده معمولاً به دست می آید. 200 تا 500 چرخه استفاده مجدد . سیستم های سنگین مورد استفاده در پروژه های زیرساختی ممکن است از این محدوده فراتر رود. فاکتورهای کلیدی عبارتند از درجه فولاد پانل، کیفیت عملیات سطح، و رعایت یک برنامه تعمیر و نگهداری معمول.
Q2: آیا می توان قالب دال فولادی را برای ضخامت ها یا اشکال غیر استاندارد دال سفارشی کرد؟
بله. قالب دال فولادی را می توان با ابعاد سفارشی پانل، پروفیل های لبه و تنظیمات بازشو بر اساس نقشه های ساختاری ساخت. Hyson با استفاده از برش لیزری پیشرفته و جوش تایید شده، ساخت سفارشی OEM را ارائه می‌کند، که اجازه می‌دهد فرم‌های لبه دال، قاب‌های جعبه‌ای و پانل‌های عرشه خاردار با مشخصات دقیق پروژه تولید شوند.
Q3: آیا برای نصب قالب دال فولادی به جرثقیل نیاز است؟
این بستگی به اندازه و وزن پانل دارد. پانل های مدولار دستی (معمولاً هر کدام کمتر از 50 کیلوگرم) می توانند به صورت دستی و بدون پشتیبانی جرثقیل نصب شوند. مجموعه‌های باندی بزرگ‌تر برای قرارگیری ایمن به کمک جرثقیل نیاز دارند. برای سایت های ساختمانی فولادی آماده جرثقیل که در آن جرثقیل سقفی از قبل موجود است، نصب به کمک جرثقیل کارآمد و سریع است. Hyson می تواند در مورد اندازه و وزن بهینه پانل برای تجهیزات موجود در سایت شما مشاوره دهد.
Q4: قالب دال فولادی چگونه با استانداردهای ایمنی بین المللی مطابقت دارد؟
سیستم های معتبر بر اساس استانداردهای شناخته شده تولید و آزمایش می شوند. محصولات قالب و داربست هایسون مطابقت دارند ISO 9001، BS1139، و EN74 پوشش خواص مواد، کیفیت جوش و عملکرد بارگذاری شده. گواهینامه های ردیابی کامل مواد و گزارش های آزمایش برای پروژه هایی که نیاز به تضمین کیفیت مستند دارند در دسترس هستند.
